1、尺寸變化率低，從根本上控制了裂縫的產(chǎn)生。本產(chǎn)品采用白色抗裂快凝快硬高貝利特硫鋁酸鹽水泥，自由收縮率僅為硅酸鹽水泥的1/10~1/8，配制的找平砂漿尺寸變化率為-0.08%~＋0.08%。可有效防止開裂和空鼓的發(fā)生。
2、 施工速度快：在一天內(nèi)可以對(duì)地面進(jìn)行大面積的處理。
3、早強(qiáng)高強(qiáng)性能：水泥基自流平材料以HCSA超高強(qiáng)水泥為基材，強(qiáng)度發(fā)展快，加快施工進(jìn)度，后期強(qiáng)度高。
4、高流動(dòng)性能：現(xiàn)場容易進(jìn)行攪拌，澆注時(shí)不加任何外力或輔助措施即可流向需灌注部位并能自動(dòng)找平。
5、 易施工：工廠預(yù)包裝材料，操作簡單，現(xiàn)在只需加水?dāng)嚢杓纯墒┕ぃＷC了材料的一致性和均勻性；也可泵送施工。
6、無味、無污染、無放射性。
北極熊水泥基自流平材料產(chǎn)品技術(shù)指標(biāo)
(執(zhí)行標(biāo)準(zhǔn)JC/T985-2005)
|
標(biāo)準(zhǔn)等級(jí) |
F7C30 |
F10 C30 |
F10 C30 |
F6 C25 |
F4 C20 |
|
|
產(chǎn)品 |
CSA-Ⅰ彩色 |
CSA-Ⅰ本色 |
CSA-Ⅱ |
CSA-Ⅲ |
CSA-Ⅳ |
|
|
凝結(jié)時(shí)間 |
初凝(分鐘) |
100-120 |
100-120 |
100-120 |
60-90 |
90-100 |
|
終凝(分鐘) |
120-150 |
120-150 |
120-150 |
100-120 |
100-120 |
|
|
抗壓強(qiáng)度指標(biāo)(MPa)，≥ |
1d |
10.0 |
10.0 |
8.0 |
8.0 |
8.0 |
|
7d |
20 |
20 |
20 |
15 |
15 |
|
|
28d |
30 |
35 |
30 |
25 |
20 |
|
|
尺寸變化率，% |
＜0.10 |
＜0.05 |
＜0.05 |
＜0.05 |
＜0.05 |
|
|
拉伸粘結(jié)強(qiáng)度(MPa) |
＞1.0 |
＞1.0 |
＞1.0 |
＞1.0 |
＞1.0 |
|
|
流動(dòng)性能 |
初始 |
≥130mm |
≥140 mm |
≥145 mm |
||
|
20分鐘 |
≥130 mm |
≥130 mm |
≥130 mm |
|||
|
可施工時(shí)間 |
≥20分鐘 |
|||||
|
施工溫度 |
5-30℃ |
|||||
|
可行人時(shí)間 |
8小時(shí) |
3-4小時(shí) |
||||
|
可鋪設(shè)飾面時(shí)間 |
1-3天 |
1-2天 |
1-2天 |
1天 |
1天 |
|
|
水料比 |
0.18 |
0.18 |
0.20 |
0.25 |
0.24 |
|
1、作為環(huán)氧樹脂、PU等的墊層找平材料；
2、作為PVC、瓷磚、地毯、木板等的基礎(chǔ)找平材料；
3、作為耐磨面層材料；
4、作為彩色裝飾面層材料。
產(chǎn)品選擇：
|
產(chǎn)品 |
類型 |
產(chǎn)品描述 |
|
CSA-Ⅰ彩色 |
面層 |
耐磨面層，用于施工時(shí)間短的工業(yè)廠房地面翻新或新建工程作為彩色面層材料。必要時(shí)其上也可進(jìn)行樹脂涂刷。 |
|
CSA-Ⅰ本色 |
面層 |
耐磨面層，用于地面翻新或新建工程地面。必要時(shí)其上也可進(jìn)行樹脂涂刷。 |
|
CSA-Ⅱ |
墊層 |
對(duì)墊層強(qiáng)度有一定要求的基礎(chǔ)混凝土找平。 |
|
CSA-Ⅲ |
墊層 |
適用于上面施工樹脂、PVC、瓷磚、木地板等但對(duì)墊層強(qiáng)度無特殊要求的基礎(chǔ)混凝土找平。 |
|
CSA-Ⅳ |
墊層 |
適用于PVC、瓷磚、木地板等但對(duì)墊層強(qiáng)度要求不高的基礎(chǔ)混凝土找平。 |

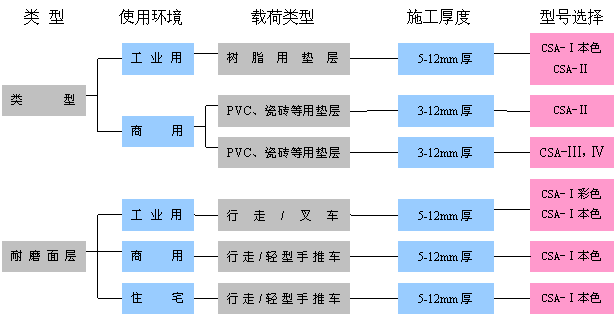

型號(hào)選擇：
基礎(chǔ)處理
1、混凝土或水泥沙漿基面必須干凈、堅(jiān)固，無油脂或任何松散材料。基層抗壓強(qiáng)度必須在
20MPa以上。
2、如果混凝土表面有缺陷或者存在浮漿層，則必須用適當(dāng)?shù)臋C(jī)械方法將其清除，直至露出
堅(jiān)固的表面再用真空吸塵器吸塵和用水沖洗。
3、如果基面上有油漬，可使用化學(xué)清洗劑處理，最后用干凈的水沖洗。
4、如果基面是新澆混凝土或砂漿，則須在21天后才可以進(jìn)行自流平施工。
5、應(yīng)在施工前24小時(shí)用凈水沖洗讓基面充分吸收水分。
刷底涂
基面上必須刷上底涂以防止自流平出現(xiàn)空洞和針眼。底涂采用北極熊自流平專用底涂，一般在
基面上刷二次底涂。刷底涂之前應(yīng)確保基面無明水。第一次，將專用底涂和水以1：1體積比勾
兌，然后將底涂刷在基面上，確保基面上有足夠的底涂；第二次，等第一遍的底涂干后將沒有
勾兌水的底涂直接刷在上面，等底涂干后才能澆注自流平材料。
泵送和手工施工
1、采用專業(yè)施工隊(duì)和泵送設(shè)備進(jìn)行施工。
2、如果采用手工操作，每次必須攪拌整包自流平材料。將稱量好的用水量置于干凈攪拌桶內(nèi)，
開動(dòng)電動(dòng)攪拌器，徐徐加入整包水泥基自流平材料，持續(xù)均勻地?cái)嚢?-5分鐘。
3、無論是泵送還是用電動(dòng)攪拌器攪拌，都必須確保形成攪拌均勻、無結(jié)塊的流態(tài)漿體，并檢
查漿體流動(dòng)性能。
4、應(yīng)注意要有足夠的攪拌能力和工人以確保澆注能夠連續(xù)進(jìn)行。
澆注
1、澆注前須確保基面上無積存的底涂乳液。
2、大面積施工應(yīng)用泵送。如果不得不用手工施工，則應(yīng)事先分區(qū)以保證一次性連續(xù)地澆注完整
個(gè)區(qū)域。
3、將攪拌好的流態(tài)自流平材料在可操作時(shí)間內(nèi)澆注到基面上并完成放氣滾軋工藝。應(yīng)澆注成條
狀，并確保后澆條與上一條能流態(tài)地融合在一起。
4、澆注的條狀自流平材料應(yīng)達(dá)到設(shè)計(jì)厚度。如果自流平施工厚度設(shè)計(jì)小于3mm，則需使用專
用齒口刮板加以控制。
5、穿釘鞋迅速用專用放氣滾筒滾軋澆注過的自流平地面排出混合時(shí)帶入的空氣，避免出現(xiàn)氣
泡、麻面及條與條之間的接口痕跡和高差。
6、用過的工具和設(shè)備應(yīng)及時(shí)用水沖洗。
養(yǎng)護(hù)
通常不需要進(jìn)行養(yǎng)護(hù)，但如果環(huán)境溫度很高，太陽直射，空氣干燥等須進(jìn)行養(yǎng)護(hù)，將塑料膜
罩在 剛硬化的自流平表面上養(yǎng)護(hù)二天。
材料用量估算
|
材料參考用量 |
|
干粉用量 1.7-1.8kg/㎡·mm |
|
底涂用量 15㎡/升/2層底涂 |
復(fù)合地坪
如果水泥基自流平地面經(jīng)常接觸到水、酸和有機(jī)溶劑，建議在自流平表面再涂一層樹脂類保護(hù)層。具體事項(xiàng)請(qǐng)向北極熊公司垂詢。
使用須知
◇ 使用北極熊自流平時(shí)，要求環(huán)境溫度不低于5℃，在施工中和養(yǎng)護(hù)初期應(yīng)避免太陽光直射或者
在施工表面吹干燥空氣。不建議在樹脂表面、瀝青表面上 使用水泥基自流平材料。
◇ 當(dāng)使用北極熊自流平材料CSA-Ⅰ本色或彩色作為面層時(shí)，在面層達(dá)到一定強(qiáng)度后應(yīng)當(dāng)在表面
打蠟以增強(qiáng)表面 的耐磨性能并改善材料顏色的色調(diào)。建議使用北極熊公司推薦的面層打蠟材料。具體事宜請(qǐng)向北極熊公司垂詢。
◇ 北京奔馳廠 ◇ 北京301醫(yī)院
◇ 北京西門子公司辦公樓 ◇ 北京中關(guān)村普天大廈
◇ 湖南常德卷煙廠 ◇ 唐山榮和景園
◇ 中央人民廣電部資料館 ◇ 北京通州區(qū)潞河醫(yī)院住院樓
◇ 北京百子灣新城售樓處 ◇ 長春歐亞商都
◇ 唐山創(chuàng)元方大電器有限責(zé)任公司廠房 ◇ 北京創(chuàng)嘉印刷有限公司印刷車間
◇ 北京揖裴電子廠房、工人食堂 ◇ 北京包達(dá)銘裝飾公司辦公樓區(qū)
◇ 北京卓達(dá)大學(xué)禮堂
版權(quán)所有：唐山北極熊建材有限公司
地址：河北省唐山市灤縣雷莊鎮(zhèn)招商西路174號(hào)
