1、堿含量低。本產品是采用以無水硫鋁酸鈣和氧化鈣為主要礦物的熟料,配入適量的石膏制成的,不含天然明礬石或燒制明礬
石,因此堿含量低(R20≤0.3%),不會對砼產生任何堿害。
2、膨脹穩定期短。一般14天以后不再有明顯膨脹,對砼后期強度無不利影響。
3、膨脹能力強。本產品在低摻量下(6%~8%)就可達到滿意的膨脹效果。
4、摻量低。其摻量較之目前國內市場售的主要膨脹劑低25%~50%,在達到相似膨脹效果的條件下,高效CSA膨脹劑的摻量較低。 低摻量是降低膨脹混凝土工程造價的有效保證。
1、形狀:灰白色粉末。
2、比重:2.8~3.0。
3、比面積:250~400 m2/Kg。
化學分析(基于重量的主要組分百分比)
CSA-Ⅰ
|
 | SiO2 | Al2O3 | Fe2O3 | CaO | MgO | SO3 | TiO2 | Cl- | Igloss |
| 通常范圍(%) | 5.5~7 | 5~7 | 1~2 | 50~52 | 2~4 | 24~27 | <1






 | <0.05<1 <1 p="">




 | 6~8 |
<0.05
<1
<1 p="">
<0.05
<1
CSA-Ⅱ
|
 | SiO2 | Al2O3 | Fe2O3 | CaO | MgO | SO3 | TiO2 | Cl- | Igloss |
| 通常范圍(%) | 3~5 | 8~10 | 0.5~1.5 | 52~55 | 2~4 | 25~28 | <1





 | <0.05<1 <1 p="">



 |
<0.05
<1
<1 p="">
<0.05
<1


CSA-Ⅲ
|
 | SiO2 | Al2O3 | Fe2O3 | CaO | MgO | SO3 | TiO2 | Cl- | Igloss |
| 通常范圍(%) | 3~4 | 9~11 | 0.5~1.5 | 56~58 | 2~4 | 22~24 | <1





 | <0.05<1 <1 p="">



 |
<0.05
<1
<1 p="">
<0.05
<1



礦物組成:CaO, CaSO4, 3CaO3Al2O3CaSO4
物理性質
標準檢驗限制膨脹率:
CSA-Ⅰ
| CSA高效膨脹劑在普通硅酸鹽水泥中的摻量 | 限制膨脹率(%) | ||||
| 7% | 水中養護 1天 | 水中養護 3天 | 水中養護7天 | 水中養護28天 | 潮濕空氣中持續養護21天 |
| 通常范圍 | 0.01~0.015 | 0.02 | 0.035 | 0.05 | >-0.015 |
| 標準要求(GB23439-2009) |
 |
 | 0.025 |
 | ≥-0.02 |
CSA-Ⅱ
| CSA高效膨脹劑在普通硅酸鹽水泥中的摻量 | 限制膨脹率(%) | ||||
| 7% | 水中養護 1天 | 水中養護 3 天 | 水中養護7天 | 水中養護28天 | 潮濕空氣中持續養護21天 |
| 通常范圍 | 0.015 | 0.025 | 0.05 | 0.07 | 0.000 |
| 標準要求(GB23439-2009) |
 |
 | ≥0.050 |
 | ≥-0.01 |
CSA-Ⅲ
| CSA高效膨脹劑在普通硅酸鹽水泥中的摻量 | 限制膨脹率(%) | ||||
| 7% | 水中養護 1天 | 水中養護 3 天 | 水中養護7天 | 水中養護28天 | 潮濕空氣中持續養護21天 |
| 通常范圍 | 0.030 | 0.060 | 0.075 | 0.10 | 0.020 |
| 標準要求(GB23439-2009) |
 |
 | ≥0.075 |
 | ≥0.020 |

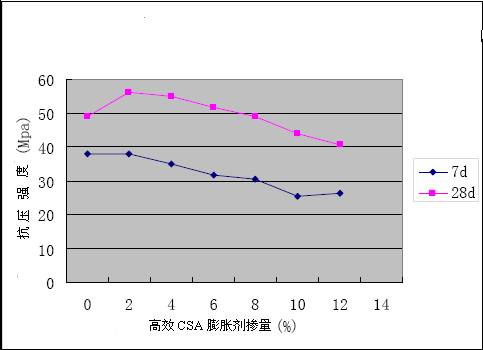

對水泥強度的影響:
| 摻量(內摻7%) | 抗壓強度(MPa) | |
| 7天 | 28天 | |
| 通常范圍 | > 40.0 | > 54.0 |
| 標準要求(GB23439-2009) | > 20.0 | > 40.0 |

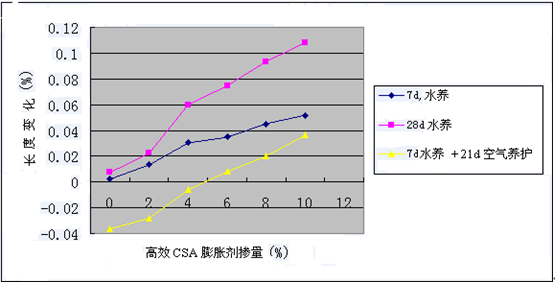

砂漿縱向變化圖:

高效CSA膨脹劑的用途與UEA、CEA等其它類型的膨脹劑用途基本相同。特別適用于如下建筑或部位:
1、地鐵、隧道、人防工程、高層建筑的地下防水防裂層等。
2、剛性自防水屋面、防滲砂漿層、防潮砂漿層等。
3、建筑物后澆縫、大底板后澆帶、框架結構接頭的錨接。
4、機械設備的底角螺栓錨固、機座與混凝土基礎之間的無收縮灌注等。
5、摻加量:一般補償收縮6~8%,后澆帶9~10%。
使用須知
	    1.膨脹劑應放置在干燥場所,嚴防受潮;
	    2.膨脹劑一般適用于與硅酸鹽水泥和普通水泥配合使用。適宜摻量為6~8%,與礦渣或火山灰配合時,可適當降低摻量;
	    3.混凝土配合比設計與普通砼大致相同,為保證膨脹劑的功效,原則上每立方砼水泥用量不低于300kg;
	    4.不得用于長期處于80℃以上的工程;
	    5.注意養護,養護時間不低于14天,有陽光照射時,須用塑料薄膜或濕草席等覆蓋。
性價比分析-與傳統施工相比較
對混凝土性能影響:
1、坍落度損失比不摻稍快,凝結時間稍短。
2、可在混凝土中建立0.2~0.7MPa的自應力值。
3、對混凝土強度無明顯影響。
4、較大地提高混凝土的抗滲性,可使抗滲標號大于S30。
5、使混凝土的抗腐蝕、抗凍性提高。
6、補償混凝土的收縮,使大體積混凝土不至于因為收縮而產生裂縫。
◇北京地鐵 ◇HN國際村(北京) ◇北京城鐵東直門站
◇沈陽地鐵 ◇ 松源烏蘭巴山泵站 ◇福建化纖集團永安化纖污水處理廠
◇北京南四環 ◇長白公路路橋(吉林?。?nbsp; ◇北京城鐵知春路車站
◇北京五環路 ◇天津銅鑼灣廣場二期 ◇即墨市國稅大廈
◇北京德外大街 ◇天津誠基中心 ◇青島金海廣場
◇北京西外大街 ◇沈陽清華同方信息港 ◇官廳水庫
◇八達嶺高速 ◇浙江江山財政大樓 ◇都市新海岸(北京)
◇京承高速 ◇浙江上虞國際大酒樓
