1、雙重膨脹功能——灌漿料灌入填充部位后在塑性狀態(tài)下不但不沉降收縮，反而產(chǎn)生微量膨脹并一直保持到硬化，硬化后的膨脹
功能對(duì)干縮給予補(bǔ)償，確保了鋼結(jié)構(gòu)底板與混凝土基礎(chǔ)的牢固接觸，使載荷能有效地傳遞到基礎(chǔ)。
2、超早強(qiáng)功能——灌漿料以超早強(qiáng)水泥為基材，添加促凝快硬組分，強(qiáng)度發(fā)展快，即使在低負(fù)溫下強(qiáng)度也有大幅度增長，有效地
解決了冬季施工和搶修搶建工程問題。
3、自流——現(xiàn)場很容易進(jìn)行攪拌，澆注時(shí)不加任何外力或輔助措施即可流向任何需灌注部位并能自動(dòng)找平，能保證有效填充。
4、耐候性好——超早強(qiáng)灌漿料在低溫、負(fù)溫下強(qiáng)度仍有較大增長。
5、耐久性——高最終強(qiáng)度、有很好的抗?jié)B性能和抗腐蝕性能。材料與鋼筋握裹力大，保證安裝精度。
6、對(duì)鋼筋無腐蝕——不含氯化物，對(duì)設(shè)備、鋼筋無銹蝕。
|
產(chǎn)品 |
高早強(qiáng)-Ⅰ |
高早強(qiáng)-Ⅱ |
高早強(qiáng)-Ⅲ |
超早強(qiáng)-Ⅰ |
超早強(qiáng)-Ⅱ |
超早強(qiáng)-Ⅲ |
||
|
粒徑 |
4.75mm篩/﹪ |
≤2.0 |
||||||
|
凝結(jié)時(shí)間 |
初凝/min |
≥120 |
≥45 |
≥30 |
||||
|
泌水率/﹪ |
≤1.0 |
|||||||
|
流動(dòng)度 |
初始流動(dòng)度 |
≥270 |
≥320 |
|||||
|
20min流動(dòng)度保留值 |
-- |
-- |
-- |
-- |
≥230 |
|||
|
30min流動(dòng)度保留值 |
≥230 |
-- |
||||||
|
抗壓強(qiáng)度/ MPa |
2h |
-- |
-- |
|
-- |
-- |
≥20.0 |
|
|
4h |
-- |
-- |
|
≥30 |
≥20.0 |
-- |
||
|
1d |
≥35.0 |
≥22.0 |
≥20.0 |
≥50.0 |
≥40.0 |
≥55.0 |
||
|
3d |
≥55.0 |
≥40.0 |
≥40.0 |
≥55.0 |
≥50.0 |
≥60.0 |
||
|
28d |
≥80.0 |
≥70.0 |
≥60.0 |
≥70.0 |
≥70.0 |
≥70.0 |
||
|
豎向膨脹率/﹪ |
1d |
≥0.020 |
||||||
|
鋼筋握裹強(qiáng)度(圓鋼)/ MPa |
28d |
≥4.0 |
||||||
|
對(duì)鋼筋腐蝕作用 |
無 |
|||||||
|
水料比 |
0.14 |
0.15 |
0.14 |
0.14 |
0.15 |
0.14 |
||
|
適應(yīng)的環(huán)境溫度 |
0℃以上 |
5℃以上 |
-15℃以上 |
-10℃以上 |
-5℃以上 |
|||

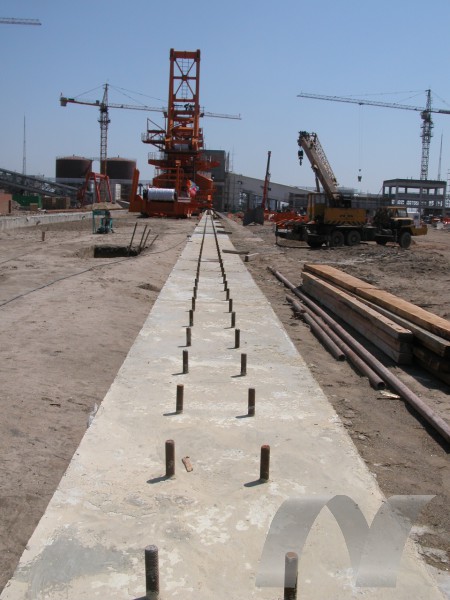

1 、軌道與混凝土基礎(chǔ)之間的灌漿；
2 、機(jī)械設(shè)備地腳螺栓、錨栓基座的錨固；
3 、混凝土梁、柱等的加固；

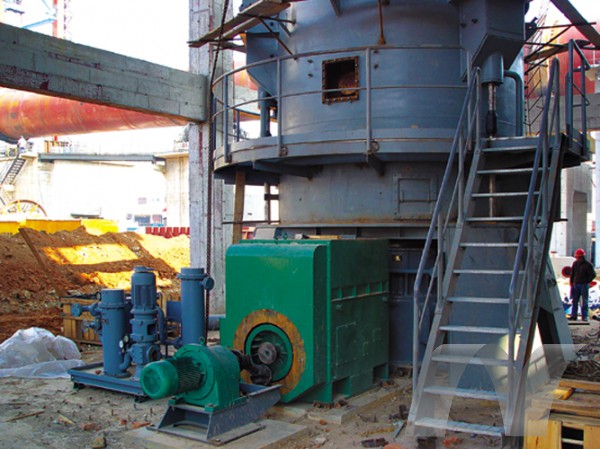

4 、設(shè)備基礎(chǔ)的二次灌漿；
5 、鋼廠、電廠、機(jī)械廠等的鋼結(jié)構(gòu)與混凝土基礎(chǔ)之間的灌漿。
6 、橋面、伸縮縫、路面、機(jī)場跑道快速養(yǎng)護(hù)修復(fù)。
7 、預(yù)制混凝土制品的孔、洞以及裂縫修補(bǔ)。
基礎(chǔ)處理
1 、混凝土基面必須干凈、堅(jiān)固，無油脂或任何松散材料。如果混凝土表面有缺陷或者存在浮漿層，
則必須用適當(dāng)?shù)臋C(jī)械方法將其清除，直至露出堅(jiān)固的表面。
2、 螺栓孔中的雜物、塵土或碎片必須吹干凈。
3、 按施工圖支設(shè)模板，接縫封堵嚴(yán)密，應(yīng)保證灌漿材料不泄露。
4、 與灌漿料接觸的機(jī)械設(shè)備或鋼結(jié)構(gòu)部位必須清潔、無油脂或鐵銹。
5 、在灌漿前，用清水將處理好的基面預(yù)先濕潤。在開始灌漿前，立即將表面明水清除。特別注意要
將螺栓孔中的水吹凈。
攪拌
1、 按照材料用量估算表根據(jù)施工體積計(jì)算出粉料用量，根據(jù)水料比計(jì)算水(飲用水)的重量，稱量誤
差應(yīng)小于1%。
2 、使用攪拌機(jī)攪拌時(shí)，將稱量好的水置于攪拌機(jī)內(nèi)，緩慢地加入灌漿料。
3、 用電動(dòng)攪拌器攪拌時(shí)，將稱量好的水置于攪拌桶內(nèi)，開動(dòng)電動(dòng)攪拌器，徐徐加入灌漿料。
4、 無論是攪拌機(jī)攪拌還是用電動(dòng)攪拌器攪拌，都必須保證連續(xù)攪拌5分鐘以確保灌漿材料達(dá)到均勻
的稠度。
5、如果灌漿厚度超過100mm時(shí)需在灌漿料攪拌時(shí)加入干凈無泥的5-10mm級(jí)配碎石。
6 、應(yīng)注意要有足夠的攪拌能力和工人以確保灌漿施工能夠連續(xù)進(jìn)行。
灌注
1 、攪拌好的灌漿材料應(yīng)在漿體材料失去流動(dòng)性前用完。
2、 灌注必須從一端開始，以便消除殘留的空氣。
3、 合理協(xié)調(diào)攪拌能力和灌注速度，一旦灌漿開始后，必須連續(xù)進(jìn)行不得間斷。
4 、灌漿料表面應(yīng)略高于施工設(shè)計(jì)最高點(diǎn)(例如設(shè)備底座下表面)。如果實(shí)際工程不需保留多余的部分，
可在灌漿料硬化前用抹刀或其他工具輕輕鏟除不需要的部分。
保養(yǎng)
灌漿料硬化前，所有裸露部分均應(yīng)遵循混凝土養(yǎng)護(hù)規(guī)范進(jìn)行養(yǎng)護(hù)。
材料用量估算
材料用量：加水后漿體體積 ：約12.5升/包
材料每立方用量： 2200kg
◇唐山市新興鋼鐵有限公司 ◇遼寧營口青花耐火材料股份有限公司
◇順興鋼鐵有限公司 ◇秦皇島淺野水泥廠
◇遷安首鋼公司 ◇北京航天集團(tuán)建筑工程公司
◇北京第三熱電廠 ◇河北藍(lán)貝酒業(yè)集團(tuán)有限公司
◇北京清河污水處理廠 ◇冀東水泥廠
◇山西電建三公司 ◇阜新清河發(fā)電廠
◇中國建筑工程總公司 ◇遼寧發(fā)電廠
◇唐山三友熱電公司 ◇東北電建二公司
版權(quán)所有：唐山北極熊建材有限公司
地址：河北省唐山市灤縣雷莊鎮(zhèn)招商西路174號(hào)
